汽车配件冲压线

作者:admin 时间:2017-10-30 来源:未知

汽车配件冲压线

商品详情常见问题(8)在线下单


一、 设备概述

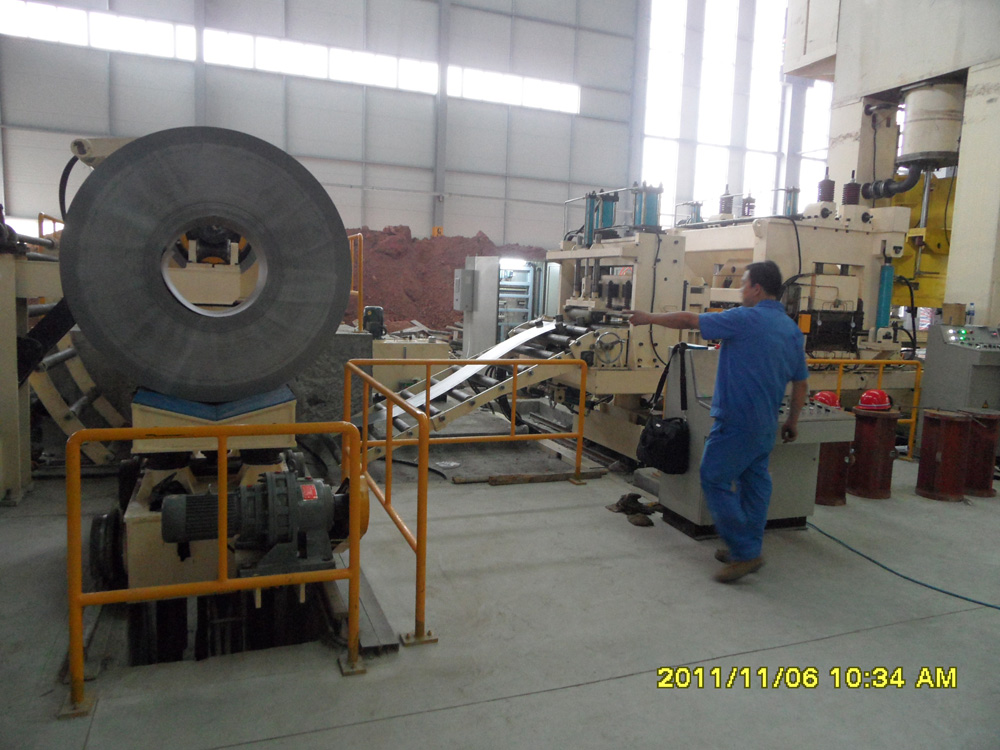

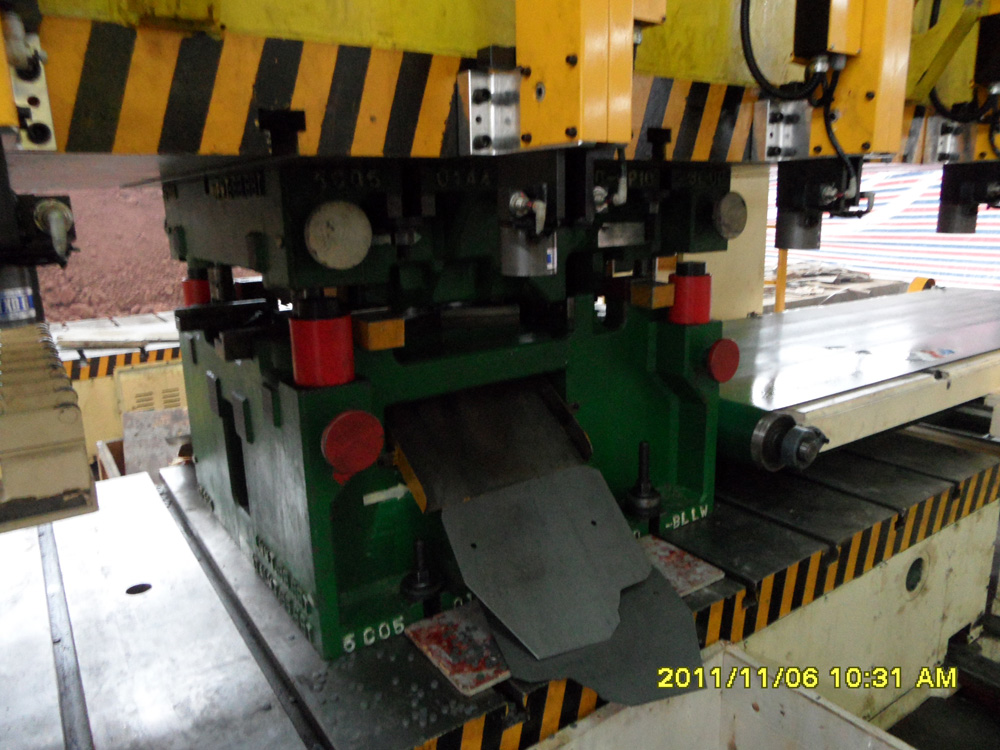

该机组为卷料开卷校平送料及500T-3000T落料压力机组成的开卷落料线。用于将成卷的金属带材开卷、校平、定尺送料、涂油、冲压、集料,使用范围包括级进产品的生产及为其他部分压机落料。机组采用气动、液压、交流伺服系统,PLC控制。机组性能稳定,人机界面良好,操作安全方便。

二、 基本工艺流程

上料→开卷→引料→校平→缓冲→导向、NC定尺送料→涂油→落料压力机→(废料剪切→废料收集)→成品输送→成品收集


三、 主要技术参数

1.开卷校平线

材料参数:

材质:普通冷轧钢板、镀锌板、高强度冷轧板、高强度热轧板、热轧酸洗板

屈服强度:≤600 N/mm²

剪切强度:≤ 420 N/mm²

钢板厚度: 1-6 mm

钢板宽度: 100-2000 mm

卷料重量:10- 30T

卷料内径: 508mm/610mm

卷料外径: 900-2000 mm

板料校平精度:≤1.5mm/㎡

板料送料步进长度: 30~2000

送料精度100-1500mm:±0.1mm/m


送进高度(地面以上):1400mm,(模具送料高度:600±150mm)

1、生产线速度:

穿料速度: 0-15 m/min.

矫平速度: 0-70 m/min.

送料速度: 0-50 m/min.


    型号:MODEL   unit   ZZ-1300  ZZ-1600   ZZ-1850   ZZ-2000
材料宽度:width of material   mm   100-1300   100-1600    150-1850    200-2000
材料厚度:Thickness of material   mm   1.0-6.0   1.0-4.0    0.5-3.5    0.5-3.0
材料重量:Max.clil weight   kg 10000 15000 25000 30000
材料内径:Coil.ID   mm   508/610   508/610    508/610    508/610
材料外径:Coil.OD   mm 1500 1600 1800 2000
速度:Max.Speed  mm/min                    10-70
送料长度:Feed Length   mm   50-1250   100-1600   100-1850    200-2000

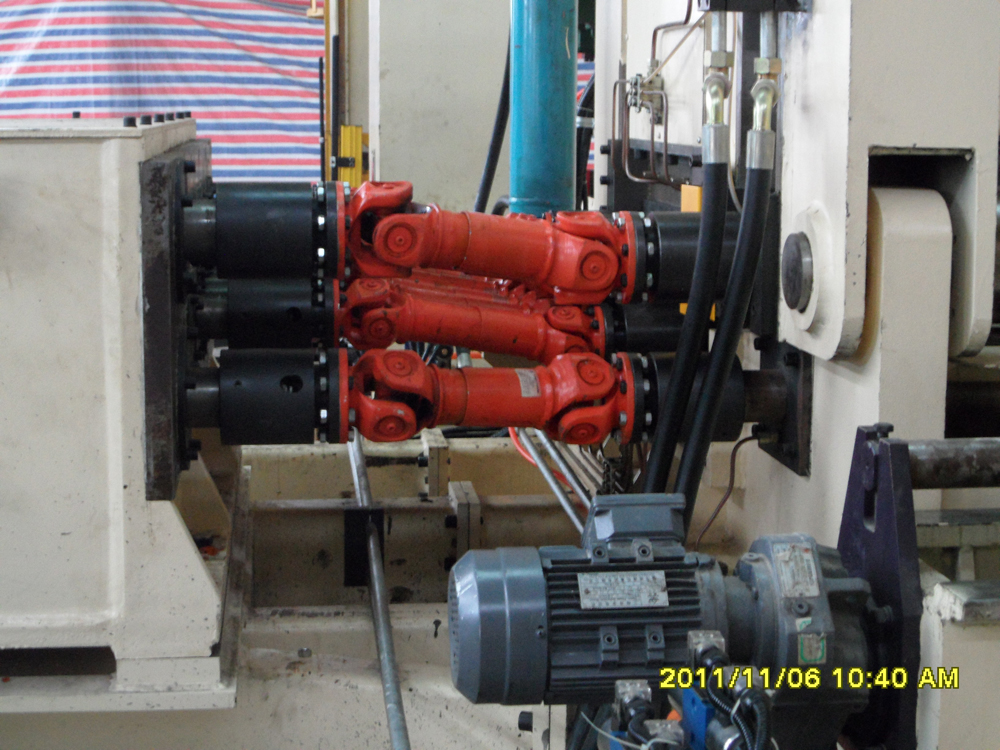

校平辊:Work roll        Upper5/Lower6 - (Upper7/Lower8)

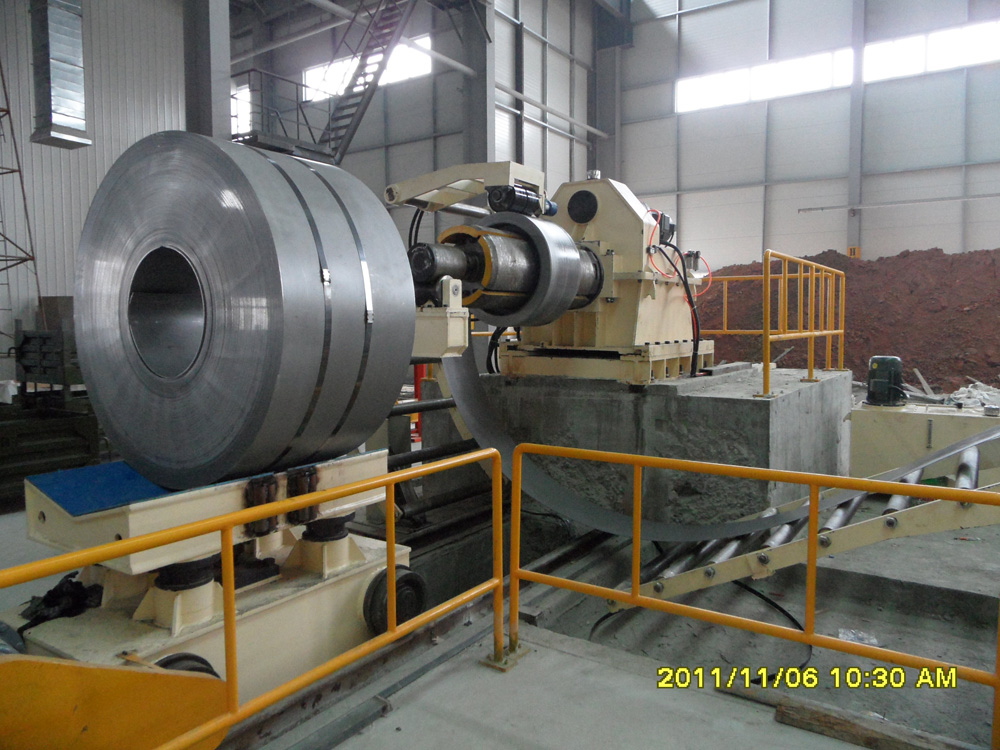

开卷机液压扩张:Uncoil expansion                      Hydraulic
送料辊:Feed roil number  group 1 1 1 1
开卷电机功率:Main moter   Kw AC7.5 AC15 AC22 AC30
伺服电机功率:Uncoil mator   Kw AC30 AC30 AC37 AC37
校平电机功率:Straightening motor   Kw AC75 AC75 AC90 AC90
电源:Power supply   V                    220-440
